PLIF

燃烧场成份测量 | 气体分子点线区域测量

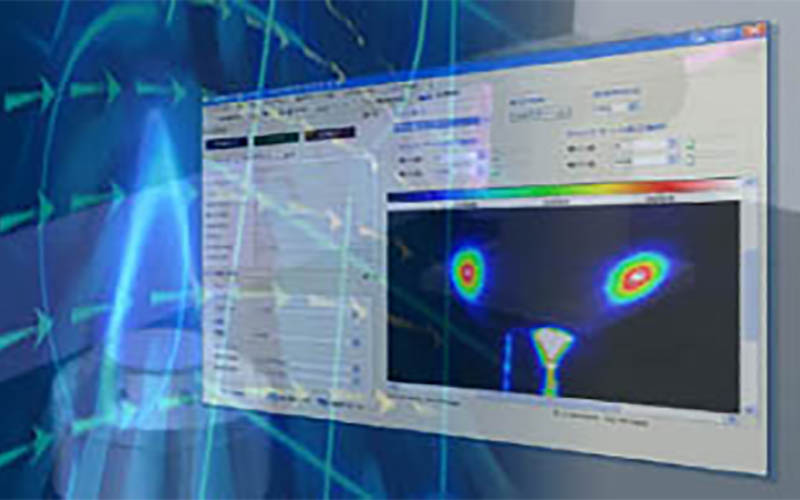

LIF是一种通过激光来激励特定的原子分子并观察其产生的发光、获得激励光谱,从而知道来自其强度的原子分子的浓度,并从光谱分布中了解温度的测量方法。随着可调谐激光技术的发展,LIF已被作为光谱测量的基本技术被广泛使用。Koncerto-LIF是一款能够控制ICCDEMCCD等超高灵敏度相机,并集成了显示和分析高位图像的各项必要功能的成像测量软件。

相机控制功能

 兼容各种制造商和型号。可以同时控制多个摄像机和图像显示。

◆相机对齐功能

 它是一个调整功能,以均衡两个摄像机的视角。使用校准目标调整视角。首先,使用相机对齐辅助功能使两个相机的视角尽可能相等。然后通过软件进行微调。

◆控制定时控制器

 定时控制器LC880被实时控制,并且执行构成诸如照相机和激光器的系统的设备的同步控制。

◆激光强度监视器

 LIF中,每个像素的亮度值通常被转换为密度,温度等,并且激光强度发射之间的变化引起测量误差。Koncerto- LIF可以测量和记录图像采集时的激光强度,并校正由于帧之间激光强度波动引起的测量误差。

◆显示高位图像

 可以清晰易懂的显示16位等高位图像。

◆分析/显示功能

 它具有微镜分析所需的各种功能,例如实时相机图像显示功能,伪彩色显示,平均操作,计算,空间亮度分布变化校正,图像校正,校准(比例因子,标量)。

◆共聚焦扫描仪控制

 可以对横河电机CSU系列进行控制,实现微成像的高速和高空间分辨率。

◆压电式聚焦扫描仪控制

 可以使用压电聚焦扫描仪高速扫描焦平面以进行微成像。它可以与各种相机一起联动扫描,例如定时拍摄和微型拍摄。

LIF的燃烧测量

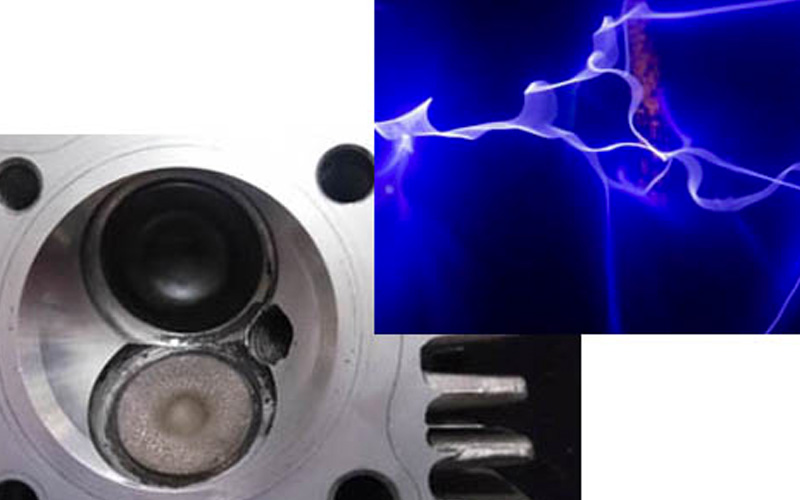

利用LIF的燃烧测量可以测量丙酮,OH, CH, NO等气体分子种类以及它们的瞬时分布。在LIF中,根据图像进行的平面LIF测量被称PLIF(图像激光诱导荧光、平面激光荧光)PLIF是使用ICCD 等超高灵敏度摄像机的LIF系统,是一种非常有效的燃烧测量和分析方法。

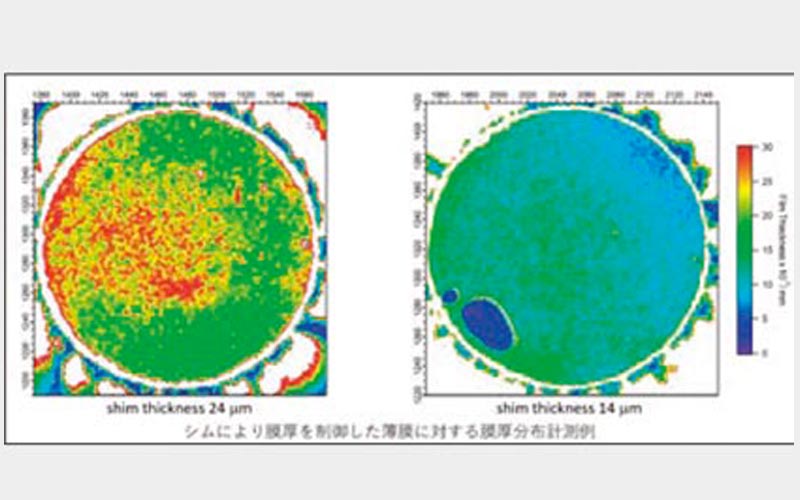

◆基于LIF的液膜厚度测量

对轴承或油封等油膜的厚度分布进行测量,使喷雾状况和附着情况可视化。只需对测量对象添加微量荧光色素即可进行测量,因此能够进行非接触、非破坏性的测量。在膜厚度分布薄的情况下可以进行高达亚微米级的定量测量,因此可以对各种膜进行测量。



◆微型LIF

在微LIF的情况下,可以测量浓度分布,温度分布,扩散,混合, 反应,PH等。专用的微光学系统可以同轴地外照射高功率UV脉冲激光,这对于普通显微镜是不可能的。



◆多层PLIF

可以同时测量多子种、温度、速度等。例如,丙酮在280nm显示吸收峰值,荧光在435nm附近可见。由于OH基团在283nm处被诱导并 且在315nm附近瞬间发出荧光,因此可以进行同时测量

LIF系统组件列表

·控制/分析软件Koncerto-LIF

·高灵敏度ICCD相机

·LIF光学系统

·YAG激光

·染料激光

·图像增强器(image intensifier:视频信号放大器)

·定时控制器
