一.视频引伸计选点
本次实验为水泥柱的压缩实验,选点时要尽量靠近被测物体边缘,但不能直接在边缘处选点,因为物体在压缩或者拉伸实验中会产生形变。
二.实验过程图

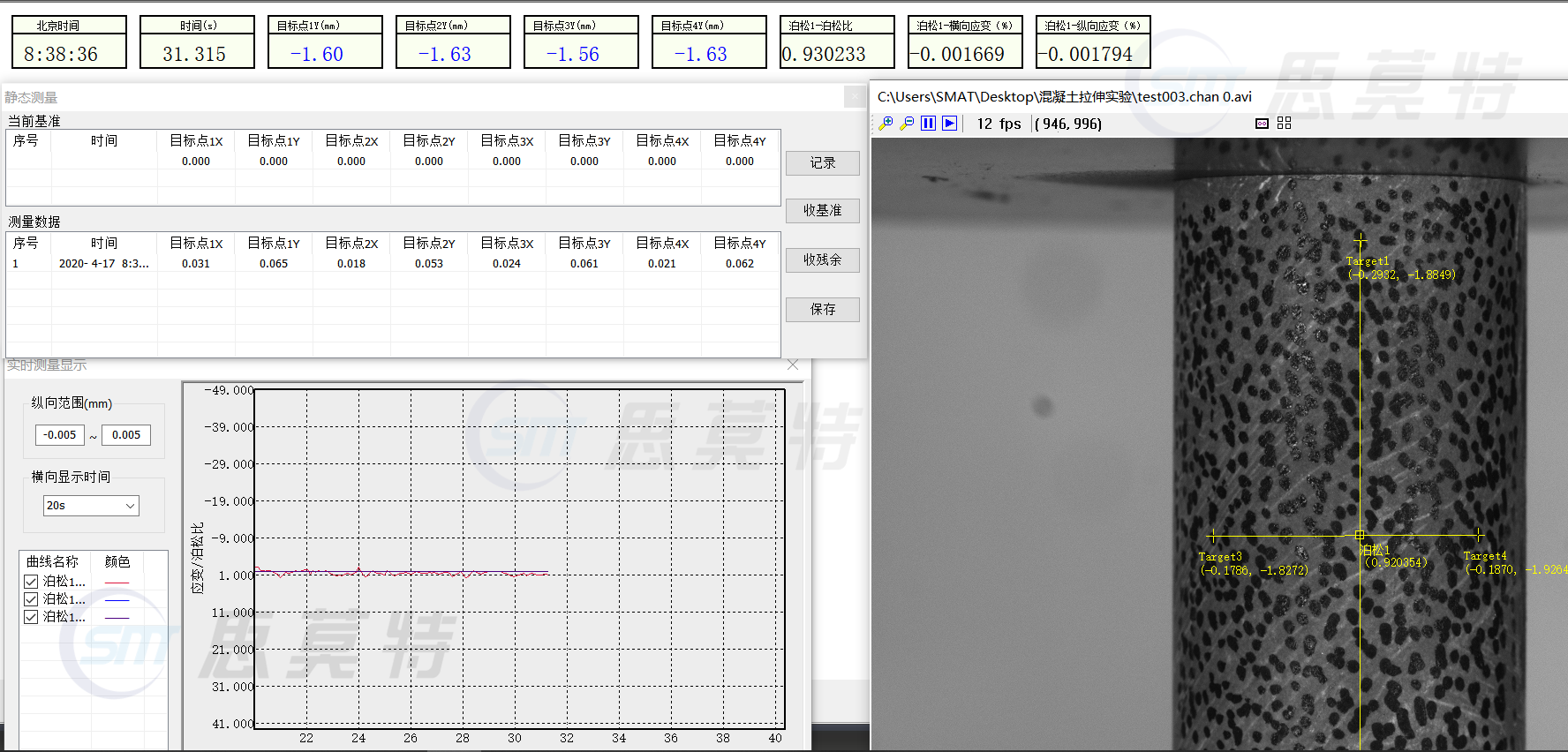

上图为实验过程中的截图,我们可以实时观察到应变片的应变以及泊松比的数值。
三.实验数据
工况 |
泊松计(横向应变) |
泊松计(竖向应变) |
泊松计(泊松比) |
|
压缩实验 |
最大值 |
0.312 |
0.001 |
|
最小值 |
-0.004 |
-1.400 |
|
|
泊松比 |
|
|
-0.216 |

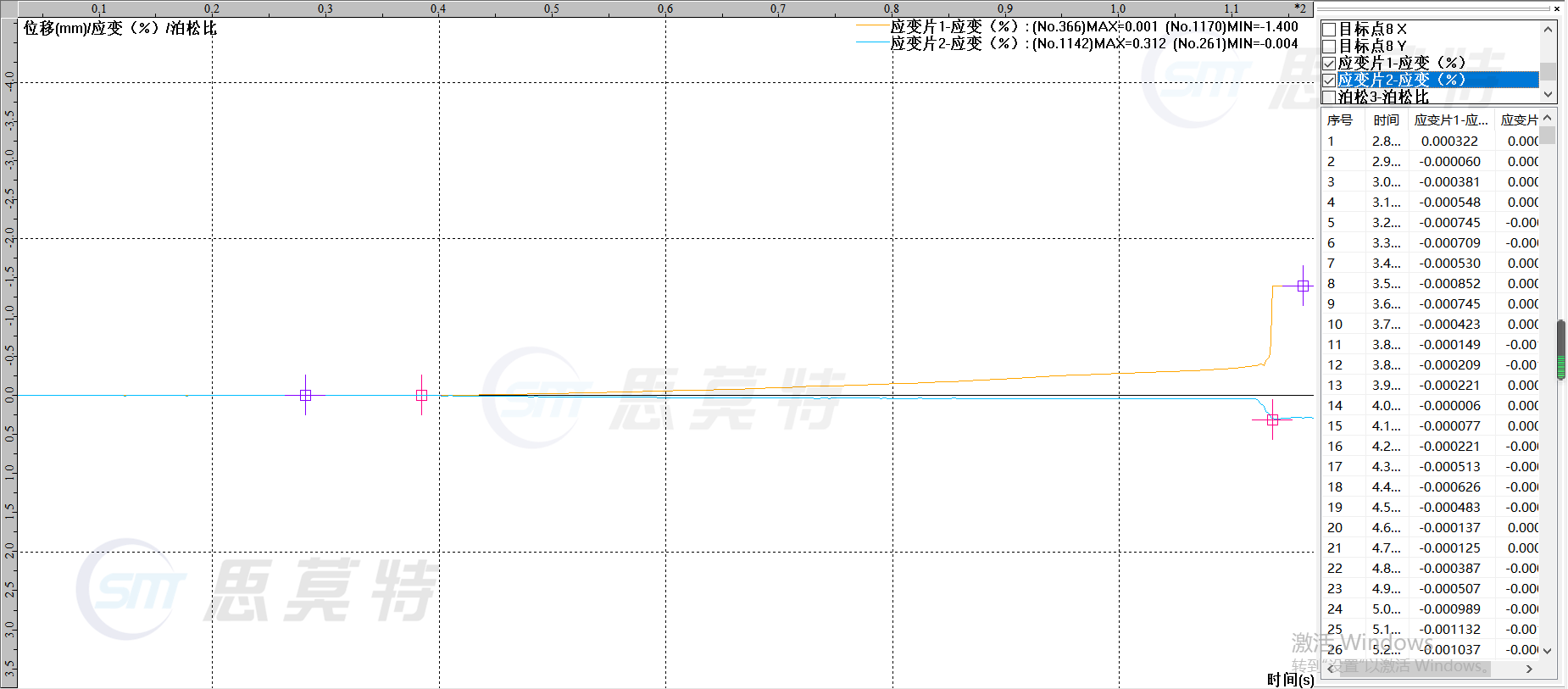

应变
因为本次为压缩实验,所以竖向被压缩为负变,横向被拉伸为正变。曲线的末端由于被测物体被挤压崩坏而产生了陡升和下降。
泊松比

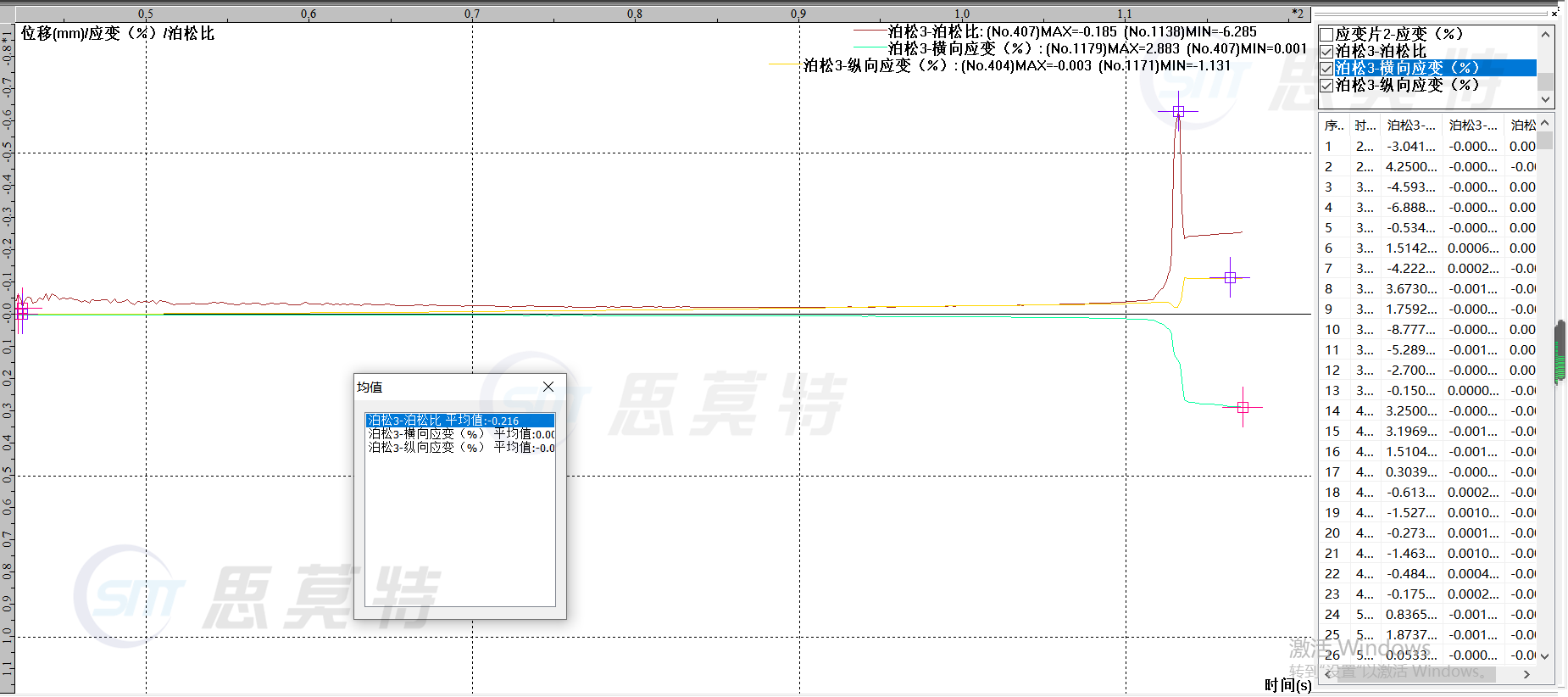

上图为泊松计的曲线,选取三条曲线较为平滑处用均值来计算泊松比。
