SMTD-5 激光隧道断面检测仪

三防设计 APP操作 多断面测量

SMTD-5型多功能激光隧道断面检测仪,可实现隧道当前断面测量、前后方断面测量,炮眼指示、围岩变形量测等功能。

  • 本仪器可迅速检测隧道断面及前后方断面情况;
  • 本仪器可进行各类围岩的变形量测,如收敛量测等;
  • 本仪器可实现光点(炮眼)指示功能,同时还完成隧道轮廓放样的工作;
  • 具备隧道超欠挖体积(土石方)现场计算功能。
  • 现场采用安卓系统控制器测量,外观小巧,一手掌握,界面友好,轻松测量;
  • 利用4G网络,可实时将测量结果上传至办公室或管理后台;
  • 超大内存,真正实现海量测量结果保存;
  • 实时显示超欠挖结果,现场计算超欠挖体积;
  • 仪器采用高精度的角度编码器和测距仪,使得仪器的基本性能有可靠保证;
  • 主构件采用进口部件,保证仪器可靠运转;
  • 专业后处理软件功能强大,操作非常简便,自动生成专业报表。

检测半径:(0.2100)m

检测精度:±1mm

检测方位角:30°~ 330°

角度分辨率:0.01°

角度精度:优于0.05°

控制器操作系统:安卓系统

控制方式:WIFI

控制器防护等级:IP681.5米防摔、1.5米防水、防尘);

控制器屏幕大小:6英寸;

控制器屏幕分辨率:2160*1080

序号

名称

单位

数量

备注

1

主机(SMTD-5)

1



2

控制器(手机)

1



3

手机充电器及线

1



4

主机电池

2



5

电池充电器

1



6

软件加密锁(白色)

1



7

软件U盘(绿色)

1



8

使用说明书

1



9

合格证

1



10

仪器箱

1



11

三脚架

1



12

装箱单

1



庙村开挖隧道断面检测

4型激光隧道断面检测仪主要用无合作目标激光测距技术和精密数字测角技术来检测隧道的开挖断面测量,工程限界验收监测以及隧道形变测量等场合。本仪器采用手机做微控制器,具有海量的内存空间。在测量当前断面的基础上,可以测量前后方断面,这大大减少了操作人员的工作量。





一.现场图

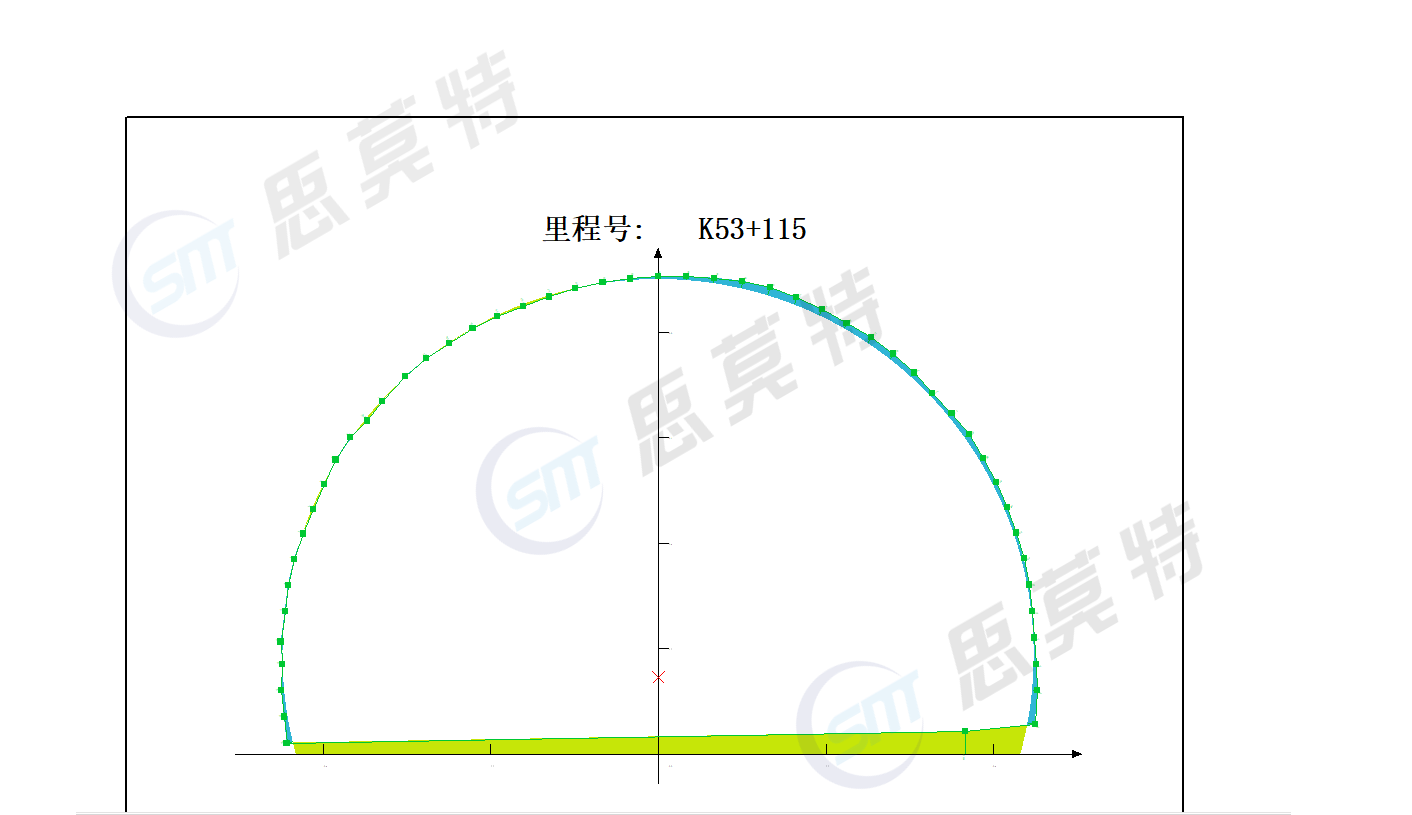

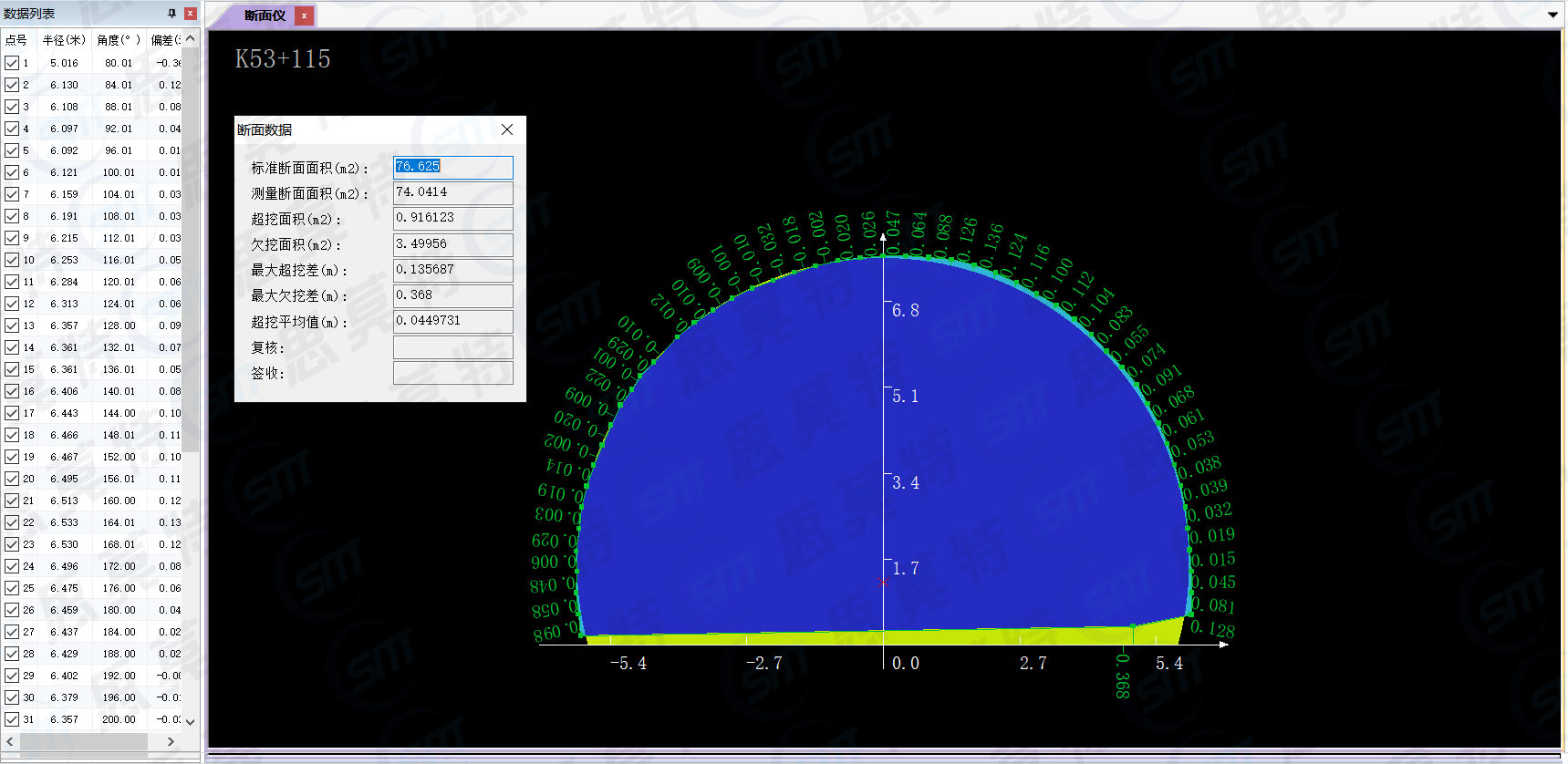

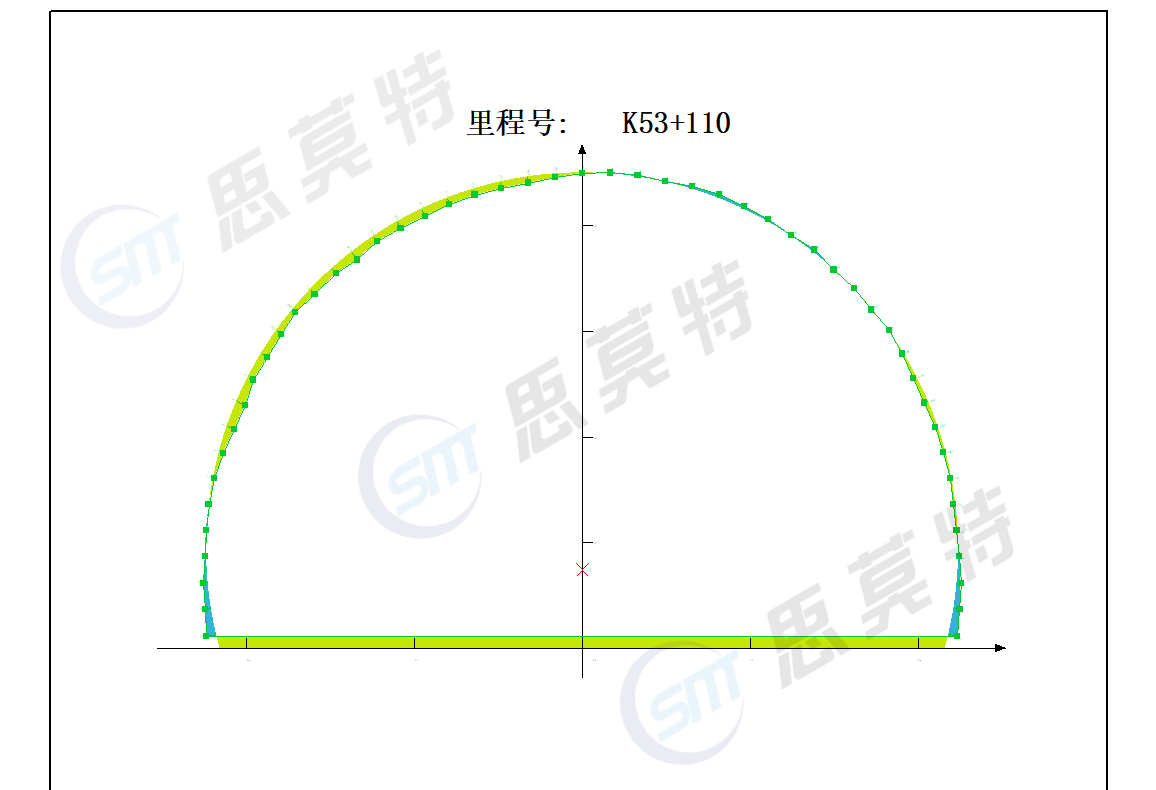

二.数据图
