SMTV-E 视频引伸计

非接触 | 小构件 | 耐高温 | 多点同步

SMTV-E型非接触式光学视频引伸计,融合了现代数字成像技术和先进数值计算方法,能够与材料力学万能试验机和其它各种形式加载设备结合,对被测对象表面由(力、热等)外载荷引起的位移和变形进行实时、非接触、亚像素级的高精度测量。

非接触  无需粘贴应变片,防止打滑,可同时清晰地观察到图像中任意点的多个参数(位移、应变、泊松比等)变化情况。

实时显  实时显示各测试参数的测量结果,直观。

抗光扰  原创抗光扰算法与蓝光抗扰相结合,无论是室内还是室外,都能有效去除光线干扰。

适用广  无论试件尺寸形状,高低温,特殊或极软材料,比如金属材料、复合材料、薄膜、柔软塑料管、螺丝、电缆、绳索生物软组织等等 。

精度高  实时获取应变曲线,超稳定的主动成像系统致使测量精度远高于接触式引伸计。

任意测  可分析AVI视频或图像进行测量或复测。

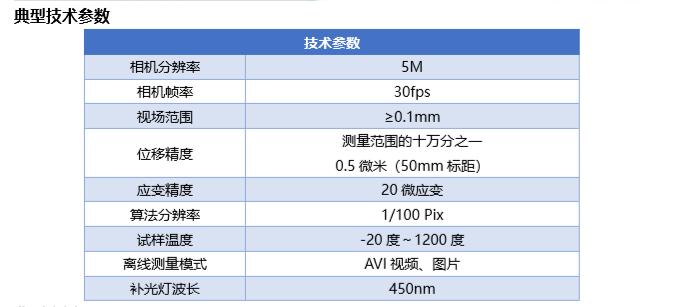

1、小尺寸试样

1  测量小尺寸试样

优势

  • 标距可调标距可以小于1毫米,因此可以测量小尺寸试样;
  • 非接触式:因为采用非接触的方式进行测量,所以,安装方便,并且不会在被测物上附加任何重量,可以测量柔软的材料。

2、压缩试验

2  蜂窝材料压缩试验

优势:

  • 这种材料很难使用引伸计或者应变片进行测量;
  • 本系统可以同时测量多个部位的应变。

3、疲劳试验

3 SMTV-E结合疲劳试验机使用

优势:

  • 不会出现打滑现象,传统的引伸计容易出现打滑;
  • 可长时间的工作,传统的应变片无法长时间工作;
  • 可实现测量信号的反馈控制。







4、高温试验 (采用特殊镜头)

4 安装示意图

5捕捉到的图像(1500度)

从上图中可以看到,在1500度的情况下,非接触式光学引伸计仍然可以捕捉到清晰的图像,完成测量工作。



5、高速冲击下变形测试

断裂、高速冲击力学测量与高速摄像机相结合,可用于研究断裂瞬间试样变形、高速冲击碰撞瞬间变形。高精度的分析软件,可以对高速摄像机拍摄的非压缩avi格式的视频进行测量,可以很容易得到实验过程中的应变和位移。

下图显示的数据来自于一个碳纤维布料在大约每秒 400%的变形速度下的测试实验,该实验利用25000/秒的高速摄像机采集图像。

图6与高速摄像机结合

图6与高速摄像机结合

测量变形

    目前,测量瞬态力学是一个难题。因为需要超高的采集频率,普通的采集设备很难达到这么高的采集频率,SMTV-E非接触式光学视频引伸计为您提供了一种新的测量方法。
