SMT-M 视频位移计 / 动挠度计

机器视觉测量仪

SMT-M 视频位移计由北京思莫特科技有限公司自研,采用数字图像相关(DIC)技术和物联网技术,单一传感器就能同时实现对多点位移的监测和预警,适用于桥梁、隧道、大坝、护坡、山体以及建筑物等结构位移的长期监测和预警。

可同时监测多点位移;

同时监测二维位移;

采样频率可达20Hz以上,可同时监测多点动态位移;

超大测量视野范围 14m*10m(距离10米时);

采用数字图像相关(DIC)技术,能够同时实现对多点位移的非接触式、高精度监测;

红外相机以及恒流驱动的红外标靶,能够实现全天候监测;

物联网通讯(2/3/4G)技术,实现监测数据的远程、可靠传输。



监测距离:0-500m

同时监测点数:任意设定可见即可测;

位移分辩率:0.01像素实际值(mm)与镜头焦距、监测距离以及传感器像元大小有关;

测量精度:±0.1mm (距离10m);

±0.5mm (距离50m);

±5mm   (距离300m);

采集频率:20Hz

标靶波长:850nm

供电方式:市电交流220V /太阳能;

主机功耗:5W

标靶功耗:3W

防护等级:IP65

工作湿度:-40-+85C

环境湿度:湿度95%

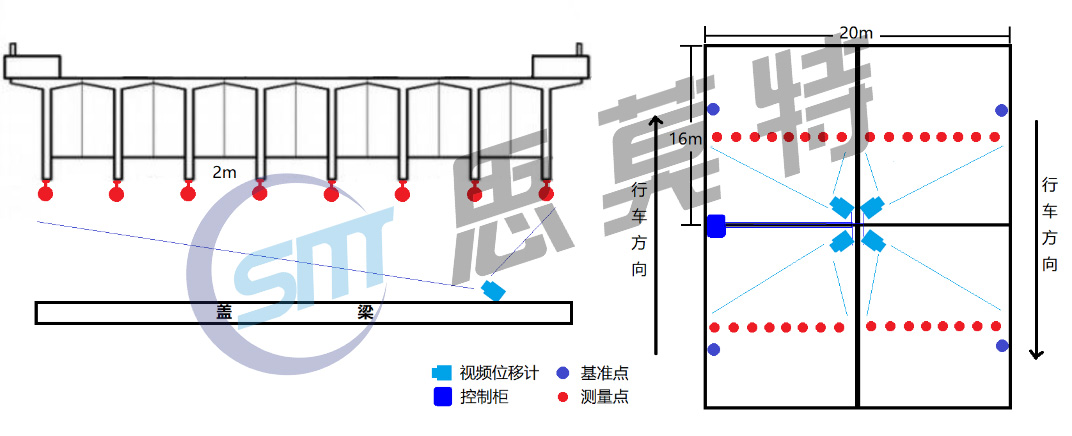

       本项目中,一套数据处理模块搭载四套SMT-M分体式视频位移计来进行同步测量,每套视频位移计分别监测各跨的8个测点位置。32个测点外加4个参考点位置分别安装IP65防水等级的红外LED发光标识。测点位置分别布置在4跨两边的墩台位置,用于修正主机自身变化或噪声的影响,提高系统鲁棒性。

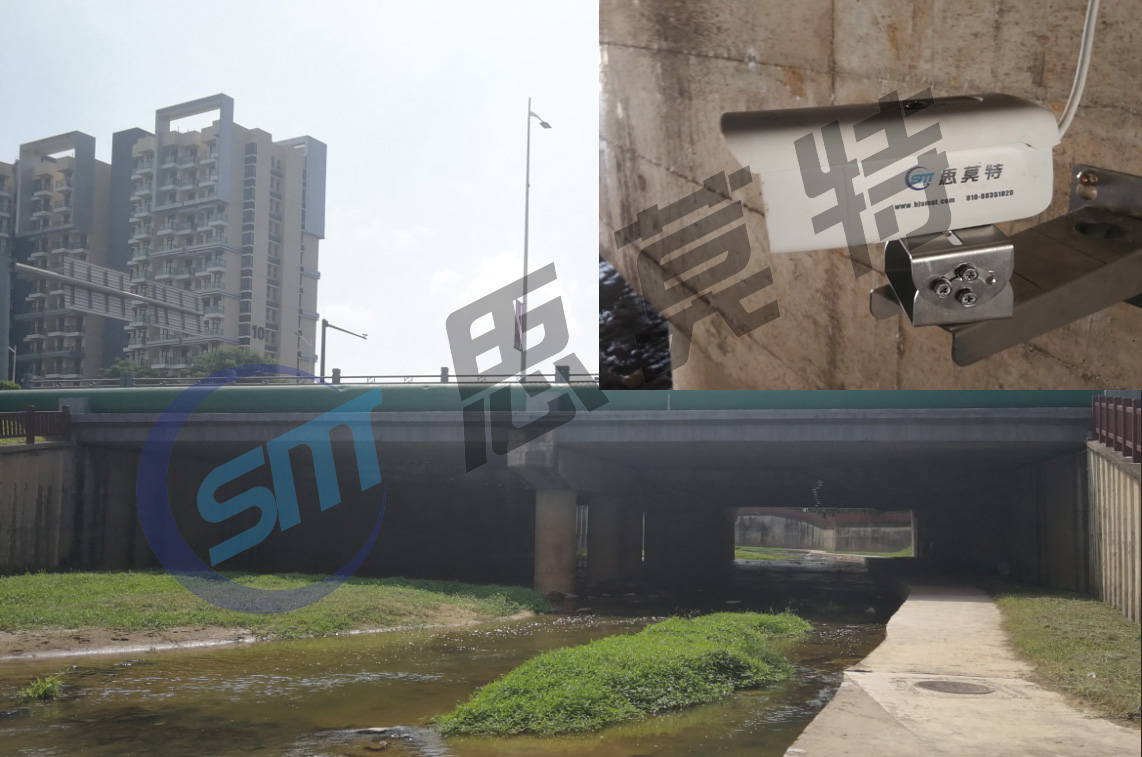

       该桥梁为16m+16m两跨连续混凝土T梁,上下游各两跨,共四跨构成,T梁底部已用钢板进行加固。为了长期运营的安全性,经设计要求,监测每跨跨中截面位置8T型底部,共32个测点位置的位移、应变变化实时监测,并及时预警。其中位移传感器的测量精度<0.1mm,采样频率≥20HZ

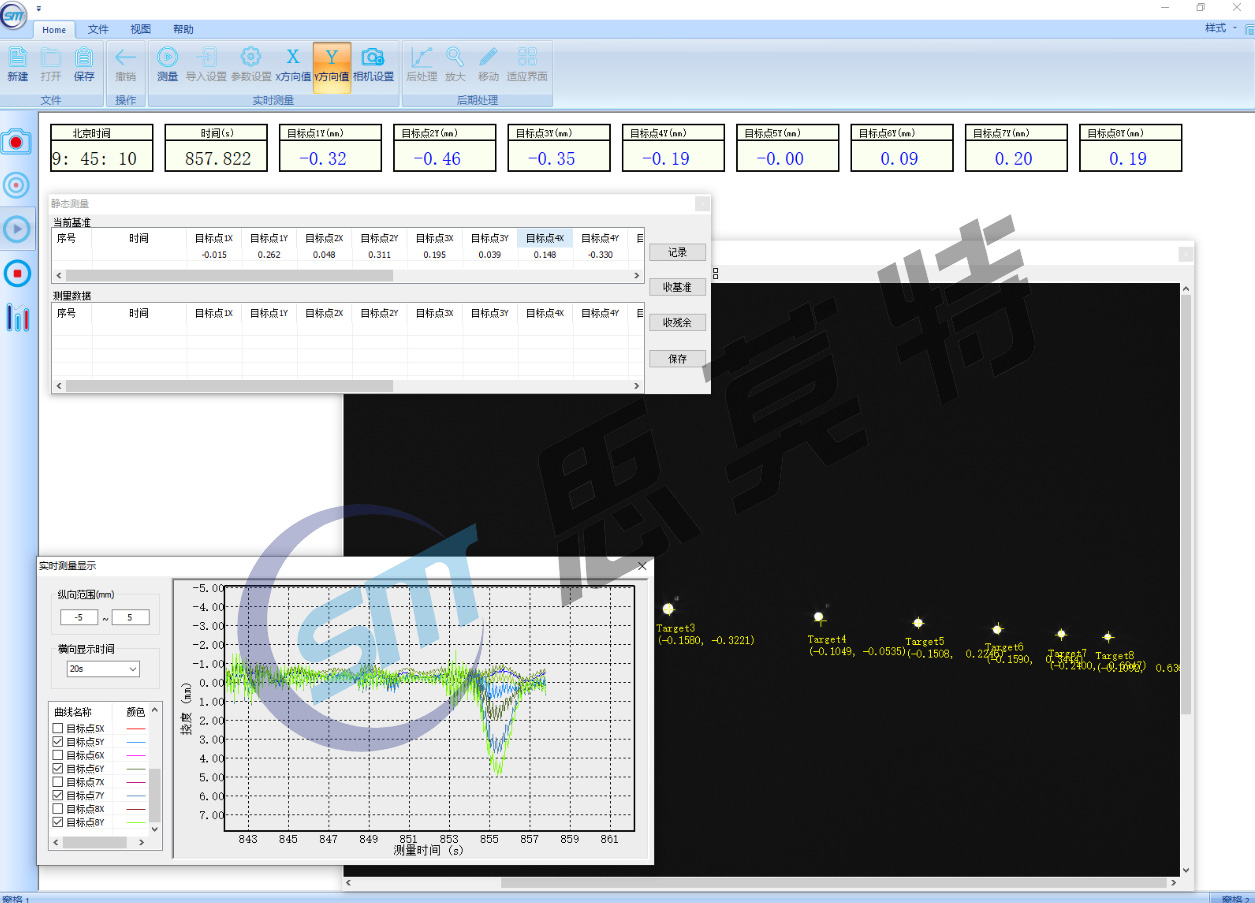

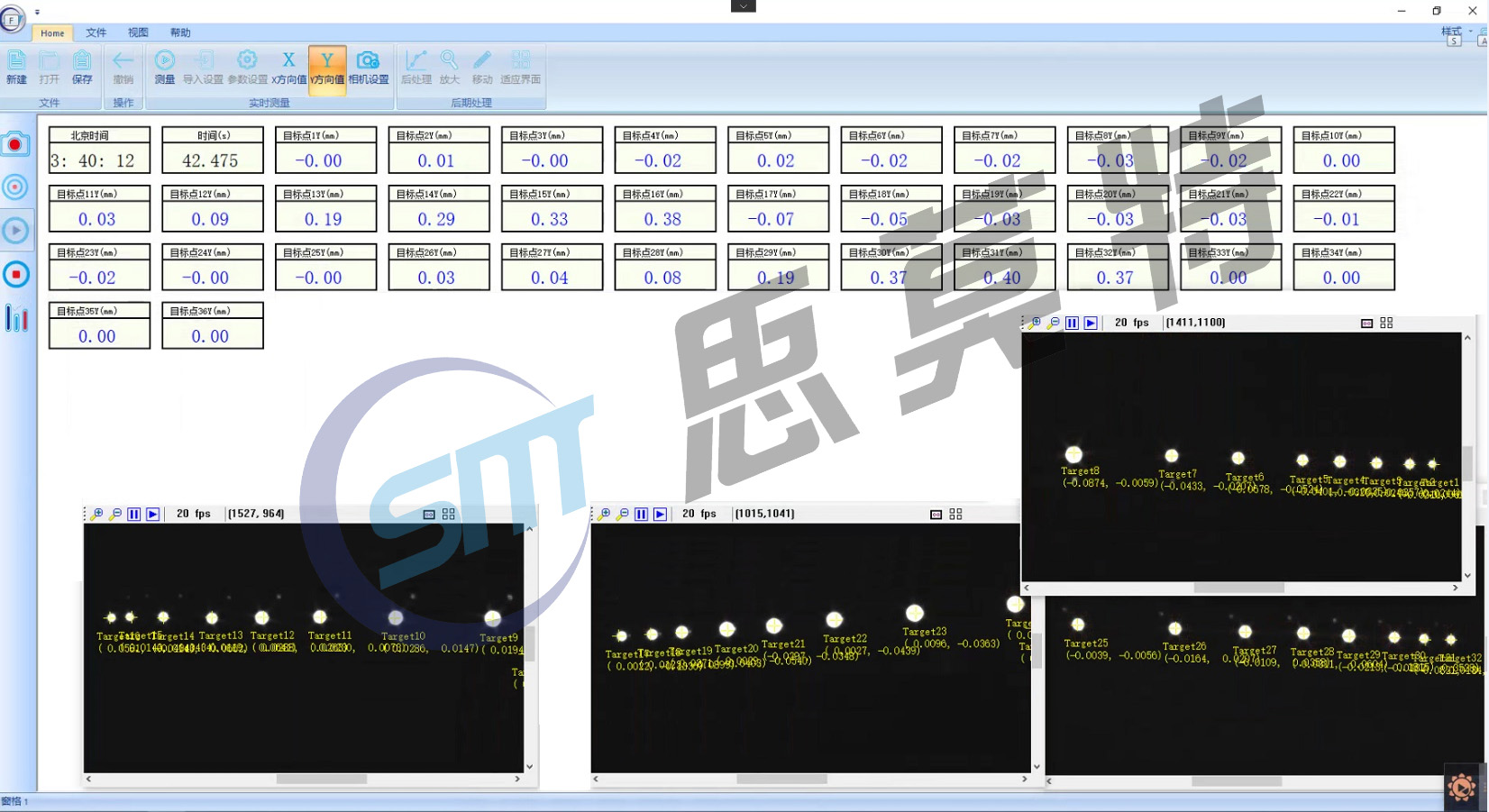

视频监测数据处理软件。

   主要的作用是将视频位移计采集到的图像进行分析处理计算,得出图像坐标系中当前测点坐标相对初始时坐标的相对变化,再通过图像坐标与大地坐标的系数转换得到实际的位移值。



       云端数据平台

监测及预警管理系统:

 1.     监测及预警管理系统搭建于中国电信的 IOT 平台,能够实现海量、采用各种协议的各种监测传感器的快速接入,实现高可靠性、高安全性和高并发性的数据传输;

 2.    可远程查看、下载历史数据,管理各个测量传感器及测点。

 3.     监测及预警管理系统提供完善的功能,能够实现数据采集、报警推送(邮件、微信以及短信推送)、微信绑定、手机端(微信小程序)、数据推送(http 数据推送)以及权限管理等功能。

4.     监测及预警管理系统既可公有云部署,也可私有云部署;
