数字图像相关法( Digital Image Correlation )通过将被称为散斑图案( Speckle Pattern )的随机图案喷涂于待测表面，并通过比较和分析变形前后的图像来解析样品变形的程度。不仅可以检测变形量而且可以检测变形方向。通过执行亚像素插值，能够具有 10~100 分之一像素的位移分辨率，作为一种高精度测量方法在近年被广泛关注。可以以非接触和非破坏性方式定量化物体的弯曲和变形。另外，通过使用高速摄像机，还可以分析高速现象和振动。 |
 |
-
非接触式远程测量；

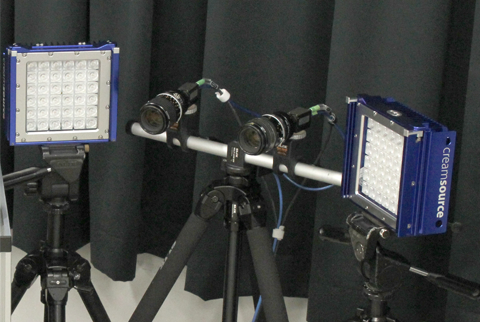

整系统一体化设计，现场架设测量更方便；
光源均搭载恒流模块，确保亮度恒定，均匀度可达85%以上；
系统内置调整布儒斯特角的偏振片，有效滤除反射的干扰光源；
同步控制器控制精度可达1μs，外部触发频率可达500KHz；

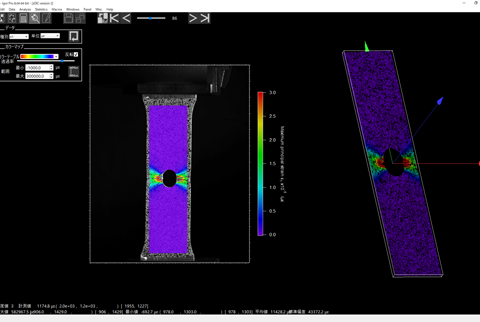

软件支持预处理、均值分析和数据平滑、数据插值等功能；
具备相机三维姿态评估功能；
可提供中文、日文、英文三种软件版本。
测量范围：≤10㎡；
相机分辨率：≤3000万pixel，按需匹配；
相机帧数：按需匹配，最高可达500万fps；
应变测量范围：0.01-1500%；
应变测量精度:≤20με（2D)，≤50με(3D)；
位移测量精度：0.01mm；
可分析数据类型：AVI、WMV、MPEG、CINE\MPE4等视频文件，或者BMP、JPEG、GIF、TIFF、PGN等图片格式；

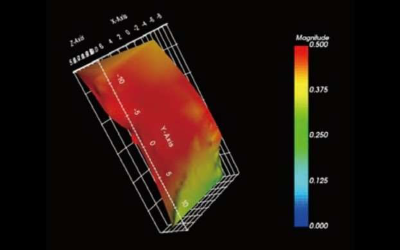

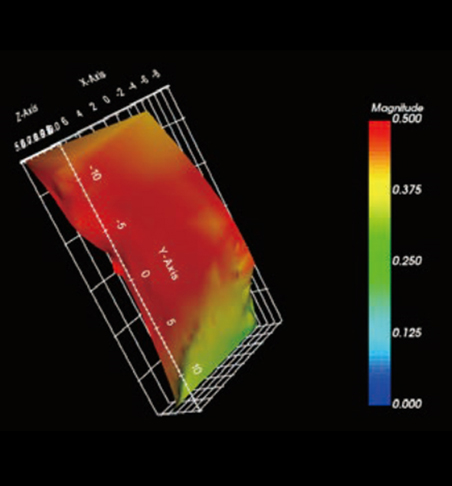

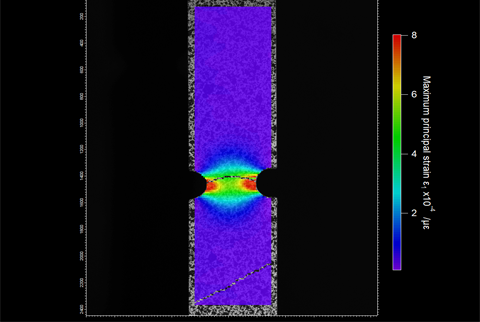

输出结果：全场的应变、位移、泊松比、剪切应变等参量的测量。
标准配置清单：
|
序号 |
名称 |
数量 |
主要参数 |
|
1 |
相机 |
2 |
2448*2048&79fps |
|
2 |
镜头 |
2 |
50mm定焦 |
|
3 |
光源 |
2 |
与相机、脚架等一体化设计； 功率：20W 波长：480nm |
|
4 |
电脑 |
1 |
处理器：≥4核 |
|
5 |
脚架 |
1 |
带刻度、三维角度可调 |
|
6 |
控制器 |
1 |
控制精度：1μs精度； 外部触发频率：＜500KH |
|
7 |
软件 |
1 |
|
