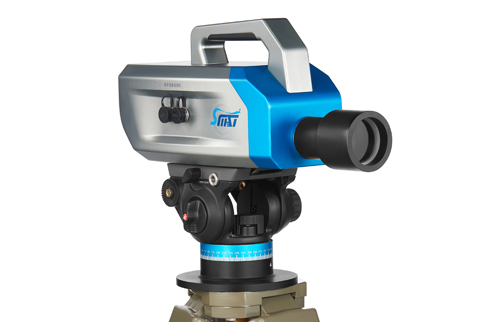

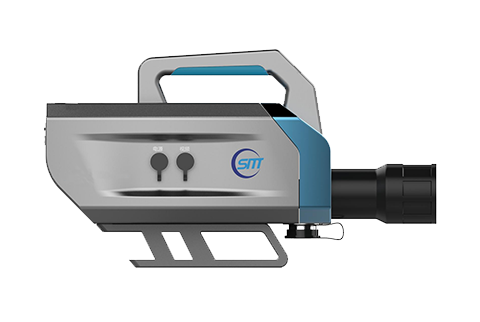

SMTN-X多点位移视频检测系统

非接触 | 无靶标 | 多点测量 | IP65防护

主要用于桥梁梁体、桥墩、悬索的动、静态挠度或位移的现场、远距离、实时检测,同时适用于大型建筑物、高压输电线缆、铁轨、路面、路基、风洞试验、机翼、大型起吊设备等构件位移、振动的在线检测与监测

无需配合目标。视野范围内所有测点均可同步实施测量

测量小波更精细。优化升级算法,亚像素定位算法与抗干扰算法,使得小位移测量更准确

整机防护等级IP65。防水、防尘、防震

更远的测量范围特制的标识与镜头提供千米级的测量方案

更多的复杂环境。改进优化的算法融合固定波段电磁波测量方案,使得长期检测游刃有余,免受光线变化的影响

超长续航能力内置8000mAh大容量聚合物锂电池,且配置精巧的电量显示模块

典型测量误差:±0.01mm(10m)

典型距离:0.1-1000m(可达2000m)

取样率 : 50通道120HZ

采样频率:0-500HZ

标准测量通道:静态无限拓展;拓展8台主机。

      通常量程:23°-7°

TVTV扭曲:<-0.01%

角度传输方式: WIFI 自动传输

激光类型:Ⅱ级,635nm

      角度测量精度:±0.1°

视频存储帧率:60fps

防护等级:IP65

标定方式距离标定

操作系统:win10

供电容量:8000mAh

      供应电源:100-240V自适应交流电源

      数据传输方式:GigE

具有光线补偿功能,户外测量时,消除光线变化对测量结果的影响。

各点数据、曲线同步实时显示。可以实现在测量过程中,同步实时显示各测点的数值及曲线变化。

数据采集与实时显示模块:光照补偿,扰动分析,目标点质量评价,设置基点,丢点自动找回,外触发,超限预警。

数据自动分析模块:智能滤波,自动分析挠度值,冲击系数,区间频率,阻尼比,衰减系数,数字滤波,均值滤波,基线自调整,删除曲线,功率谱,生成EXCEL,试验报告自动生成。

视频录制与分析模块:非压缩格式实时视频录制;并可后期添点。反复测量分析可视范围内任意位置变化情况。

序号

名称

单位

数量

1

测量主机

1

2

主机电池充电器

1

3

专业镜头

3

4

主机连接线缆

1

5

测量软件

1

6

测量软件加密锁

1

7

专用三脚架

1

8

说明书

1

9

合格证

1

10

装箱单

1

11

三防仪器箱

1

连续钢构桥梁荷载试验



地点

山东 济南

时间

201811

桥型

连续钢构

跨径

 120+180+120

试验仪器:

动静态均采用SMTN-X多点动态位移测量系统

架设方案



     仪器架设距离被测目标近120m,白天测量目标点采用为喷漆和打印制作的目标靶。



一、静载试验

1.中跨静载中载





二、动载试验

1.边跨20km/h

2.边跨60km/h

3.边跨20km/h

4.边跨60km/h
