主要用于已铺设钢轨的高速铁路,有轨电车,地铁等轨道的轨距、里程、超高、限界的快速检测,实时查看检测结果。
功能多、速度快、效率高,适用于时间紧凑的轨道作业;
单断面测量时间仅1秒,真正实现超高速测量;
轨道小车即停即测,方便快捷。

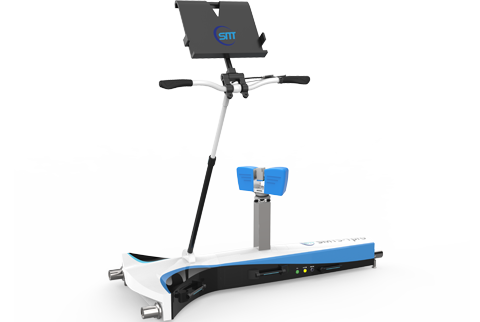

手推式轨道检测小车 |
隧道断面测量(激光雷达) |
||
里程 |
光电式测量 |
检测半径 |
0.5~20m |
里程测量误差 |
<0.5% |
单圈测量点数 |
180~720点/360°,可调 |
里程分辨率 |
±5mm |
单圈检测时间 |
1秒 |
轨距 |
1435mm,接触式测量 |
扫描角度范围 |
340° |
轨距测量范围 |
-25mm~+65mm |
测距重复性 |
±3.0mm(默认扫描点数为单圈测量360点) |
轨距测量精度 |
±0.3mm |
角度重复性 |
±0.1° |
水平(超高) |
MEMS倾角传感器 |
扫描频率 |
可达50Hz(注:扫描频率提升,扫描点数会下降) |
测量范围 |
-10°~+10°(±225mm) |
||
测量精度 |
0.005°(±1mm标准轨距) |
||
供电 |
其他 |
||
电池组 |
锂电池组 |
工作温度 |
-20°C~50°C |
电池组容量 |
14.4Ah(额定电压14.8V) |
防护等级 |
IP65 |
工作时长 |
6小时 |
软件功能 |
全中文操作界面,操作简单 |
